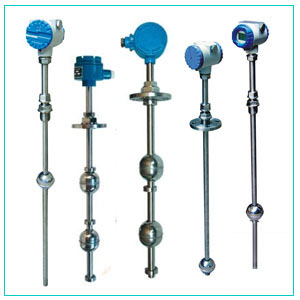

 產品類別： 磁浮球液位計
BS--UQZ磁浮球液位計結構原理： 由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。 BS--UQZ磁浮球液位計特點： 1、 智能電子部件由一塊主機板和一塊液晶屏組成； 2、 可就地按鍵調整最程和零點； 3、 可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改； 4、 在采用HART協議的分散控制系統中同主機進行雙向通訊； 5、 帶有EEPROM，不因斷電丟失數據。 BS- -UQZ磁浮球液位計參數： 測量范圍：0~3500mm 供電電壓：12~36V DC 輸出信號：兩線制4~20mA.DC疊加數字信號，由 用戶選擇開方或線性輸出； 負載電阻：250Ω 測量精度：±10mm 環境溫度：-40~80℃ 工作溫度：-20~120℃ 公稱壓力：≤1.6MPa 法蘭標準：A：JB/T82.1-94(平面法蘭) DN100 PN1.6 球φ90 B：JB/T82.1-94(平面法蘭) DN80 PN0.6 球φ76 介質密度：≥0.65g/cm-3 介質粘度：≤0.015PaS 接液材質：不銹鋼 防護等級：IP65 BS--UQZ磁浮球液位計產品選型表：
BS--UQZ磁浮球液位計計分以下四種安裝方式： A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝 (訂貨時請用戶注明安裝形式和引頸長度L值。) 對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。 BS--UQZ磁浮球液位計接線方式：(見圖4) BS--UQZ磁浮球液位計操作說明： 1、按鍵操作
如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。 2、測量參數設置 測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能鍵確認并退出設置狀態恢復顯示狀態。
